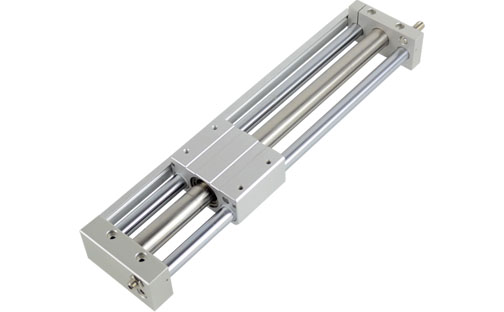

  • 产品名称:CY1S无杆气缸
  • 服务热线:18157701856
  • 微信号:13695878351
  • Q Q:
PDF文档下载

产品特性

* 耐磨环比J-CY1B系列增加70%,故轴的承受能力提高。
* 使用了特殊树脂的耐磨环,润滑性能改善,故耐久性提高。
* 使用特殊防尘圈,最小使用压力降低30%。
* 安装尺寸与J-CY1B/R系列相同。


规格

缸径mm 6 10 15 20 25 32 40
动作方式 双作用
使用流体 空气
最高使用压力 0.7MPa
最低使用压力 0.18MPa
环境和流体温度 -10~60℃(但未冻结)
活塞速度 50~400mm/s
缓冲 两端橡胶缓冲
行程长度允差mm 0~250 251~1000 1001~
配管通口 M5x0.8 Rc1/8 Rc1/4
给油 不需要
安装姿势 无限制

外部尺寸图

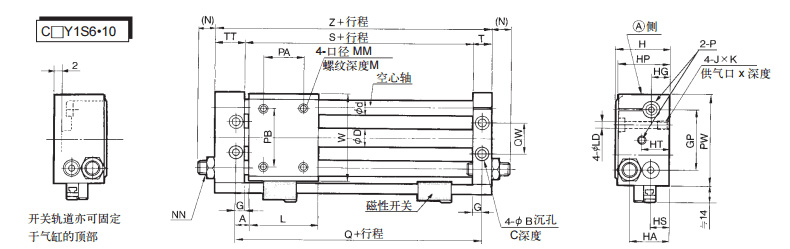

CY1S无杆气缸,尺寸图
型号 行程范围 D d A B C HT G GP H HA HG HP HS T JXK L LD M
CY1S6
CDY1S6
~300 7.6 8 6 6.5 3 17 5 32 27 19 8 26 8 10 M4x0.7x6.5 40 3.5 6
CY1S10
CDY1S10
~500 12 10 7.5 8 4 18 6.5 40 34 25.5 12 33 14 12.5 M5x0.8x9.5 45 4.3 6
型号 MM NN N P PA PB PW QW Q S TT Z W
CY1S6
CDY1S6
M4x0.7 M8x1.0 10 M5x0.8 25 25 50 16 52 42 16 68 46
CY1S10
CDY1S10
M4x0.7 M8x1.0 9.5 M5x0.8 25 38 60 24 60 47 20.5 80 58

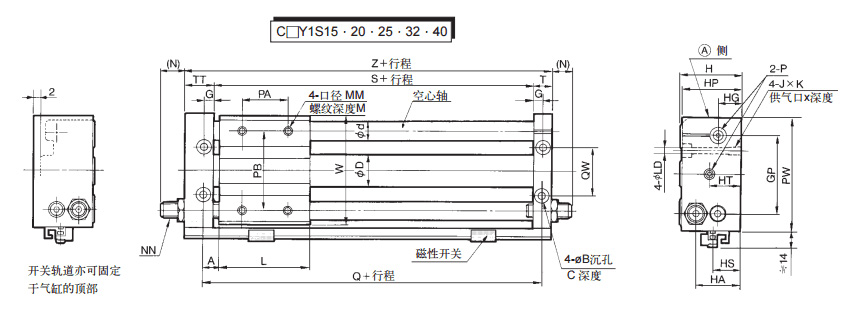

CDY1S无杆气缸尺寸图
型号 行程范围 D d A B C HT G GP H HA HG HP HS T JXK L LD M
C□Y1S15 ~750 16.6 12 7.5 9.5 5 21 6.5 52 40 29 13 39 15 12.5 M6x1.0x9.5 60 5.6 8
C□Y1S20 ~1500 21.6 16 10 9.5 5.2 20 8.5 62 46 36 17 45 25.5 16.5 M6x1.0x9.5 70 5.6 10
C□Y1S25 ~1500 26.4 16 10 11 6.5 20 8.5 70 54 40 20 53 23 16.5 M8x1.25x10 70 7 10
C□Y1S32 ~1500 33.6 20 12.5 14 8 24 9.5 86 66 46 24 64 27 18.5 M10x1.5x15 85 8.7 12
C□Y1S40 ~1500 41.6 25 12.5 14 8 25 10.5 104 76 57 25 74 30 20.5 M10x1.5x15 95 8.7 12
型号 MM NN N P PA PB PW QW Q S TT Z W
C□Y1S15 M5x0.8 M8x1.0 7.5 M5x0.8 30 50 75 30 75 62 22.5 97 72
C□Y1S20 M6x1.0 M10x1.0 9.5 Rc1/8 40 70 90 38 90 73 25.5 115 87
C□Y1S25 M6x1.0 M14x1.5 11 Rc1/8 40 70 100 42 90 73 25.5 115 97
C□Y1S32 M8x1.25 M20x1.5 11.5 Rc1/8 60 75 122 50 110 91 28.5 138 119
C□Y1S40 M8x1.25 M20x1.5 10.5 Rc1/8 65 105 145 64 120 99 35.5 155 142

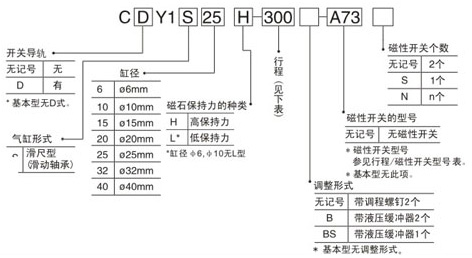

订购码

无杆气缸CY1S订购代码
